КИС для инфраструктуры
Времена, когда специалисты трудились исключительно за своим рабочим ПК, уже давно канули в лету. Сотрудники заходят в корпоративные системы не только со своих офисных ПК и не только в рабочее время, к активному рабочему процессу подключили целый ряд корпоративных (или даже личных) мобильных устройств. В подобной гетерогенной среде разрозненность инфраструктурного ПО начинает представлять для бизнеса всё более серьезную проблему. Предлагаю поговорить о том, как создать единое рабочее пространство для пользователя, и что в этом плане предлагает Citrix. Всех заинтересовавшихся прошу под кат.
Полвека назад, на первом этапе становления корпоративных информационных систем (КИС) комплексных ИТ-продуктов, интегрирующих в себе различный функционал, не существовало в принципе. По мере повышения зрелости данного рынка мало-помалу понятие «комплексная ИТ-система» становилась более привычным, и этот класс поначалу формировался исключительно за счет продуктов прикладной автоматизации. Преимущества комплексных систем представлялись очень простыми. Сотрудник предприятия каждый день со своего персонального рабочего места входил в систему и производил в ней некоторые операции, а интеграция функций гарантировала непротиворечивость информационного ресурса предприятия в целом. Ряд вспомогательных систем, призванных обеспечить более производительную, безопасную, эффективную и комфортную для пользователей среду исполнения прикладных систем, конечно, существовали и в то время, но глубокая интеграция их функций была не слишком востребована. Шаблоны использования КИС того времени были предельно простыми и при всей динамике совершенствования информационных технологий почти не менялись со временем.
Сейчас ситуация меняется коренным образом, и эти изменения общеизвестны. Сотрудники заходят в корпоративные системы не только со своих рабочих компьютеров, но и с любых других устройств, включая личные. Делают они это не только в рабочее время и не только внутри периметра ИТ-системы предприятия. Пресловутыми КИС ИТ-ландшафт предприятия тоже давно не ограничивается: самые различные ИТ-сервисы компании часто создают для себя сами в публичных облаках и оттуда же их эксплуатируют.
Со всех устройств, приложений и локаций
Итак, сегодня рынку инфраструктурного ПО, как когда-то рынку прикладных систем необходим комплексный функционал, и это объективная тенденция, подтверждаемая в том числе и независимыми исследовательскими компаниями. Надо сказать, что для нас все эти выводы не стали неожиданным открытием, и над созданием единой платформы, объединяющей функционал наших продуктов, мы работали как минимум с 2014 года.
Далее поговорим о тенденции комплексности функционала инфраструктурных систем вообще и на примере деятельности компании Citrix в частности.
Первый вопрос состоит в том, что вообще следует понимать под комплексным функционалом в том случае, когда речь идет о наиболее эффективной поддержке бизнес-пользователей. Речь прежде всего о том, чтобы свести в рамках единой инструментальной среды возможность работы со всеми типами приложений (на сегодня это прежде всего: SaaS, виртуальные, мобильные и классические десктопные приложения, работающие с различными операционными системами), с различным контентом (находящимся в ИТ-системах заказчика или во внешней облачной среде) и с полным спектром используемых в современном бизнесе клиентских устройств (настольных, мобильных систем, и возможно IoT-устройств).
Этот тезис по сути и является основным, когда мы говорим о платформе Citrix Workspace или, как фактически напрямую следует из названия, едином рабочем пространстве, с которым может взаимодействовать корпоративный пользователь.
О структуре и конкретном продуктовом наполнении этого решения мы еще поговорим. А сперва о нескольких важных нюансах, детализирующих тезис комплексности.
1. Формирование полноценной универсальной среды работы невозможно обеспечить в рамках одного продукта. Мы всегда говорим о некоем наборе тесно интегрированных ИТ-продуктов, решающих ту или иную задачу в совокупности.
2. Помимо функций, очень важно обеспечить формирование единого пользовательского интерфейса. Это отдельная задача, которая сегодня, как известно, решается не только на самих клиентских устройствах.
3. Одним из краеугольных камней интеграции инфраструктурных решений на сегодня является концепция Unified Endpoint Management (UEM), соединяющая в себе известные идеи управления классическими клиентскими рабочими местами (CMT – Client Management Tools) с методологией управления корпоративной мобильностью (EMM – Enterprise Mobility Management). Последняя в свою очередь также является симбиозом концепций MDM (Mobile Device Management) и MAM (Mobile Application Management), соответственно отвечающих за управление мобильными устройствами и установленными на них приложениями.
4. Помимо управления приложениями и обеспечения доступа к ним, становится крайне важно обеспечить эффективную работу с информационным ресурсом компании в целом. Он, как известно, превращается в актив бизнеса, имеющий самостоятельную ценность.
Объём информации, который сегодня находится в работе крупных и даже средних предприятий растет чрезвычайно быстрыми темпами. Это общеизвестная и часто произносимая сегодня мысль. Реже говорят о тесно сопряженных с этим ростом качественных сдвигах. А здесь логика примерно следующая — увеличение количества данных формирует мощный потенциал для эффективного развития бизнеса. Источниками формирования данного ИТ-ресурса, как правило, являются десятки, а иногда и сотни бизнес-приложений, но его ценность сосредоточена именно в его единстве. Весьма чувствительным побочным эффектом формирования единого ИТ-ресурса является то, что он перестает быть связан с каким-либо одним приложением и в смысле поддержки механизмов работы с ним остается как бы «бесхозным». Чтобы заполнить данный пробел, на помощь зачастую приходит пресловутая концепция «Больших данных». Но скажем честно, в целом ряде случаев это, что называется, стрельба из пушки по воробьям. На практике сейчас куда чаще требуются более простые методы оперативной работы с этими данными и соответственно эффективные, надежные и универсальные механизмы доступа к ним. И тут мы снова возвращаемся к тезису о важности наличия комплексного инфраструктурного ПО.
Интеграция в действии
Перейдем ближе к инструментальной среде Workspace и посмотрим, как эти идеи реализованы в ней. Платформа Citrix Workspace является результатом функционального слияния в единое решение по сути всех продуктов компании, ранее позиционировавшихся отдельно.
Важно, что мы говорим об облачном сервисе, объединяющем в себе все необходимые для работы сотрудника компоненты – виртуализацию десктопов и приложений, управление мобильными ОС и приложениями, а также разнообразными устройствами (Windows, MacOS, Android, AppleTV, IoT и т.д.), а также предоставляет доступ к различным файловым ресурсам, которые нужны пользователю для работы (файловые каталоги, SharePoint, ShareFile совместно с набором коннекторов для популярных облачных хранилищ — Box, DropBox, OneDrive). Решение WorkSpace имеет встроенную поддержку для работы с наиболее популярными офисными и бизнес-приложениями, работающими по модели SaaS (Salesforce, SAP, Workday, Tableau, Oracle, Ariba, GSuite, Office 365 и некоторые другие). В данном случае мы можем говорить не только о доступности прикладной составляющей данных приложений, но и о ряде дополнительных сервисных функций, реализуемых уже со стороны WorkSpace.
Доступ к ряду приложений можно в частности осуществлять с помощью встроенного в WorkSpace браузера с рядом дополнительных функций безопасности. Можно также задействовать функции фильтрации контента, накладывать на экранное изображение специальные «водяные знаки», ограничить возможности копирования информации по принципу copy/paste и т. д. И, наконец, в WorkSpace изначально заложены инструменты интеграции с публичными облачными решениями от лидеров рынка – Amazon, Google, Microsoft и ряда других. Всего в WorkSpace включена поддержка более пятидесяти SaaS-решений, которые полностью интегрируются в корпоративное пространство.
Надо также сказать, что частично функциональность WorkSpace можно реализовать и в режиме локальной установки, но без ряда компонентов.
Cегодняшняя технологическая среда в основном гетерогенна. Как следствие в ней давно отработаны десятки шаблонов взаимодействия пользователей с ИТ-системами, а эффективность каждого из них в том или ином бизнес-сценарии давно доказана. В этой ситуации самая глубоко-продуманная, функциональная интеграция без решения вопроса оптимизации пользовательского интерфейса не будут иметь успеха. Пользовательский интерфейс Citrix WorkSpace дает сотрудникам возможность отовсюду получать доступ к своим приложениям и контенту, единожды зарегистрировавшись в корпоративной сети. Надо сказать, что весьма непростая работа в этом направлении велась в со стороны Citrix поэтапно в течение нескольких лет. Начиналось все с концепции сегодня наиболее известной под названием «магазин приложений». Далее она развивалась в сторону формирования кроссплатформенного интерфейса. На сегодняшний день при работе с WorkSpace все приложения и процедуры доступа к данным на всех платформах и с любой локации выглядят совершенно единообразно.
Кроме функциональности и интерфейса огромную роль в построении решений, стимулирующих эффективную работу пользователей в разнородном ИТ-ландшафте компании, играют сервисы администрирования. Сегодня они, естественно, тоже тяготеют к идее комплексности, обретающей более конкретный методический профиль в уже упомянутой концепции Unified Endpoint Management.
В нашем случае Citrix Endpoint Management отвечает за реализацию тех функций, которые традиционно относились к категории MAM и MDM, и поддерживает платформы iOS, Android и Windows 10. Также Citrix предлагает Virtual Apps and Desktops для десктопов под Windows, а также виртуализованных приложений. Если речь идет о клиентских системах, то сегодня уже никак нельзя игнорировать устройства Internet of Things.
Отдельно добавлю про программно-аппаратный комплекс WorkSpace Hub, на сей раз являющееся совместным решением Citrix, NСomputing и ViewSonic. С точки зрения аппаратной платформы речь идет о предельно миниатюрном устройстве размером примерно со спичечный коробок, построенном на базе небезызвестной в мире IoT-решений платформе Raspberry Pi. Тем не менее его вычислительный потенциал и возможности поддержки беспроводной связи вполне позволяют рассматривать данное устройство как основу организации личного информационного интерфейса сотрудника и его электронного взаимодействия с коллегами в офисе. Варианты решения этих задач могут быть практически любыми, которые в принципе возможно построить на базе тех устройств отображения информации, которые в данный момент находятся в окружении сотрудника (десктопы, ноутбуки, настенные панели, планшеты, смартфоны…).
Программная основа WorkSpace Hub в свою очередь тесно связана с реализацией концепции Citrix Casting, которая позволяет в реальном времени транслировать текущую сессию работы с приложением. Сессия может в данный момент быть открыта на мобильном устройстве пользователя и транслироваться на любое средство отображения информации, подключенное к Workspace Hub. При другом варианте сессия с мобильного устройства передаётся как в роуминге на Raspberry Pi устройство. Таким образом, некая условная граница двух основных режимов работы (в офисе и вне офиса), окончательно стирается.
Комплексная система, сколь функциональной она бы ни казалась, наверное, не может быть жизнеспособной без возможности обеспечивать технологичное взаимодействие между различными категориями своих пользователей. В данном случае мы по сути говорим о двух категориях пользователей – сотрудниках, непосредственно работающих с прикладным программным обеспечением посредством решений Citrix, а также администраторов. Связь этих двух категорий традиционно обеспечивалась на базе целого ряда вполне отработанных и популярных в корпоративном мире ITSM-процессов и, конечно же, их информационной поддержки. Citrix в этом плане предлагает интеграцию с решением ServiceNow, позволяющее автоматизировать исполнение наиболее популярных ITSM-процессов (в том числе в режиме максимально приближенном к самообслуживанию пользовательских запросов).
Ну и, конечно, сейчас трудно представить серьезную информационную систему любой категории без систем искусственного интеллекта. Его приложение для каждой ИТ-системы свое. В данном случае мы прежде всего говорим о проактивных механизмах решения проблем с надежностью и производительностью работы основных функций системы и, конечно же, о выявлении потенциальных угроз ИТ-безопасности. Все это реализовано в анонсированном в середине прошлого года решении Citrix Analytics, о котором надо бы сказать чуть подробнее. Начнём с того, что смысл использования подобных продуктов появляется именно в интегрированной среде. Здесь полезно опять-таки провести аналогию из области прикладного ПО. Согласно хорошо известному тезису применение аналитического ПО становится максимально эффективным в тесно интегрированном ландшафте прикладных систем, а не тогда, когда они функционируют изолированно друг от друга. На то есть масса причин, как правило, связанных с раскрытием потенциала бизнес-анализа.
В нашем случае речь в основном идет о выявлении (с помощью уже вполне промышленных методов Artificial Intelligence и Machine Learning) неких неявных шаблонов, которые в основном указывают на угрозы безопасности, а также на некорректную работу пользователей или ИТ-систем. И тут очень важно, что с помощью Citrix Analytics в рамках Citrix Workspace (а стало быть полностью интегрированной среды) мы можем агрегировать информацию и осуществлять корреляцию данных о пользователях, устройствах, приложениях, сетевом трафике и используемых файлах. Только объединяя все эти ИТ-ресурсы и методы, можно говорить об аналитическом решении сегодняшнего дня.
Корпоративные информационные системы (КИС)
Корпоративные информационные системы (КИС) в целом можно рассматривать как управленческую идеологию, которая реализована на основе информационных систем и использует ключевые бизнес-стратегии организации или предприятия. Эти системы предназначены в первую очередь для упрощения выполнения задач по систематизации информации и автоматизации различных процессов, связанных с хранением и обработкой данных.
Преобладающее большинство средних и крупных компаний рано или поздно сталкиваются с проблемой, когда обычные офисные программные продукты (например, программы пакета MS Office), используемые для бухгалтерского, управленческого и других видов учета, не справляются с возросшим объемом данных. Для охвата всех аспектов хозяйственной деятельности организации требуется внедрение КИС, которая позволит повысить эффективность функционирования предприятия в целом – от работы рядовых сотрудников, до менеджеров любого звена.
В качестве наглядного примера можно рассмотреть деятельность мелкого фермера, имеющего в своем распоряжении несколько соток земли, с обработкой которой он может справиться собственными силами. Расширив свои землевладения до нескольких гектаров, он будет нуждаться в сельхозтехнике, которая в некоторой степени автоматизирует процессы: вспашка земли, посадка, сборка урожая. Подобно сельхозтехнике, КИС упрощает и автоматизирует выполнение большинства процессов на предприятии.
Основные цели и задачи внедрения корпоративной информационной системы
Ключевая задача приобретения и внедрения корпоративной информационной системы состоит в получении надежного инструмента для управления предприятием и повышения эффективности управленческих процессов.
Например, КИС для промышленных компаний позволяет собирать информацию о производственных процессах, финансовых операциях, закупках сырья, рынках сбыта. На основе этой информации управленцы могут вносить корректировки в деятельность предприятия. Таким образом, КИС позволяет увидеть предприятие «изнутри», оценить эффективность функционирования основных систем, выявить «лишние» издержки и факторы, мешающие увеличению прибыльности. Особую ценность КИС представляет для руководства холдингов, так как система позволяет консолидировать данные, поступающие из филиалов, осуществлять дистанционный мониторинг деятельности всех подразделений.
К типовым целям внедрения КИС относят:
Главное, что должны понимать владельцы организаций и предприятий, это то, что КИС не способствует повышению прибыльности напрямую. Основная задача системы заключается в ускорении и автоматизации процессов обработки данных для получения более точной и оперативной информации, необходимой для принятия ключевых решений.
Основные проблемы внедрения корпоративной информационной системы
На текущий момент доступен широкий выбор программного обеспечения, предназначенного для использования в качестве автоматизированных систем управления организацией. Каждый из программных комплексов предназначен для решения тех или иных задач, имеет свои преимущества и недостатки. Тем не менее, не каждое внедрение КИС оказывается успешным, о чем свидетельствует мировая статистика. Основные сложности с внедрением информационных систем связаны с тремя ключевыми аспектами:
Вторая проблема напрямую связана с возможностями самой системы, а именно – ее гибкостью. Поскольку предприятия функционируют в изменчивой среде, в которой увеличивается конкуренция, вводятся дополнительные нормы и правила, зачастую приходится вносить корректировки в бизнес-процессы. Поэтому, внедряемая система должна предоставлять возможности в настройке и модификации собственной конфигурации.
Третья проблема связана с квалификацией команды, которая занимается внедрением. Поскольку любая КИС представляет собой весьма сложное программное решение, для успешного внедрение требуется объединение усилий как разработчиков, так и представителей самого предприятия. Во-первых, любая система не может функционировать самостоятельно. Для управления ее работой требуется квалифицированный персонал, который в идеале должен получить все необходимые навыки на этапе внедрения системы. Во-вторых, разработчик или поставщик КИС не должен перекладывать ответственность по внедрению системы на заказчика. При этом особе значение имеет квалификация исполнителей – участие малоопытных специалистов может привести к неудовлетворительном результату.
Четвертая проблема напрямую связана с самим предприятием, а именно – некорректной постановки задачи его руководством. Во-первых, некоторые владельцы компаний имеют чрезмерно завышенные ожидания, предполагая, что внедрение системы позволит мгновенно превратить убыточный бизнес в процветающий. Во-вторых, часто возникает ситуация, когда руководитель самоустраняется от решения задач по внедрению КИС, перекладывая их на плечи руководителей низшего звена. Кроме того, причиной негативного результат внедрения может быть отказ от реорганизации бизнес-процессов.
Учитывая все вышесказанное, можно выделить ключевые факторы, влияющие на успех внедрения КИС на предприятиях любых масштабов:
Кроме всего, один из этапов внедрения должен предусматривать тестовый период опытной эксплуатации системы с полным охватом всех участков учетной и управленческой деятельности. Это лучший способ проверки степени пригодности системы с относительно невысокими затратами в сравнении с убытками, которые возникнут при полноценном внедрении неподходящего варианта КИС.
Преимущества внедрения корпоративной информационной системы
Как известно, глобальной целью внедрения КИС является увеличение эффективности работы организации в целом. Окупаемость системы рассчитать крайне сложно, поскольку она способствует снижению трудноизмеримых транзакционных затрат и оптимизирует структуру организации в целом. Таким образом, дать количественную оценку приросту доходности предприятия, на котором проводилось внедрение информационной системы, не представляется возможным. Однако, можно оценить степень влияния на логистику, поскольку КИС способствует оптимизации материальных потоков и уменьшению потребности в оборотных средствах. Система финансового контроллинга, поставленная на базе корпоративной информационной системы, позволяет уменьшить накладные затраты, исключить нерентабельные продукты и малоэффективные (или убыточные) подразделения.
Исходя из вышесказанного, можно сформулировать несколько ключевых преимуществ внедрения КИС:
ERP как корпоративная информационная система
ERP является одной из разновидностью корпоративных информационных систем, которая предназначена для создания единого информационного пространства организации и обеспечения эффективного управления всеми ее ресурсами, включая производственные процессы, ведение продаж и учет заказов. ERP обеспечивают полноценный контроль для операционной и административной деятельностью предприятий, создавая единую цепочку, в которую входят: учет финансовой деятельности, планирование, управление материальными потоками, производственные процессы, сбыт продуктов, сотрудничество с поставщиками сырья и партнерскими организациями.
Простыми словами, основная цель ERP – держать под полным контролем все ресурсы предприятия, объединяя все его части в единый механизм. В отличие от CRM и прочих типов КИС, ERP позволяет отладить работу всей компании в целом, а не только отдела продаж. Наиболее востребованными сферами для внедрения ERP-систем являются торговля, машиностроение, пищевая и химическая промышленность, а также строительство.
1C:ERP. Мы внедрили уже более 1000 проектов!
Результаты внедрения КИС ERP
Данная система позволяет объединить все бизнес-процессы в рамках единой системы, в чем и заключается ее ключевое преимущество. В результате внедрения ERP достигают следующих эффектов:
ERP-системы являются мощными, гибкими и универсальными программными решениями, содержащими функционал для реализации большинства бизнес-процессов. На этапе внедрения может использоваться лишь часть доступного функционала, при этом остальные возможности будут подключены в будущем с минимальными временными и финансовыми издержками. Таким образом, выбор в пользу ERP-системы можно рассматривать как инвестицию в будущее, которая будет раскрывать свой потенциал по мере роста и развития компании.
Понятие о сетях. Корпоративные информационные системы. Структура и назначение КИС. Характеристика. Требования к организации КИС. Процессы. Многоуровневая организация КИС
Понятие о сетях. Корпоративные информационные системы. Структура и назначение КИС. Характеристика. Требования к организации КИС. Процессы. Многоуровневая организация КИС.
Понятие о сетях. Что такое сеть.
Как известно, первые Персональные Компьютеры (ПК) предназначались для решения математических задач. Однако вскоре стало очевидно, что главной сферой их применения должна стать обработка информации, при которой персональные компьютеры уже не могут работать в автономном режиме, а должны взаимодействовать с другими ПК, с источниками и потребителями информации. Результатом этого явились информационно-вычислительные сети (ИВС), которые к настоящему времени получили широкое распространение в мире.
Ø Компонент сетевой ОС, предоставляющий клиентам доступ к сетевым ресурсам. Для каждого вида ресурсов в сети может быть создан один или несколько серверов. Чаще всего применяются серверы файлов, печати, баз данных, удаленного доступа и т. д.
Ø Компьютер, выполняющий программу сервера и предоставляющий свои ресурсы в совместное использование в сети.
Ø аппаратных средств (серверы, рабочие станции, кабели, принтеры и др.)
Локальная Вычислительная Сеть (ЛВС)
Local Area Network (LAN) — компьютеры, соединенные средствами передачи данных в сеть для совместного использования на ограниченной территории (например, в одной комнате, одном здании, группе близлежащих зданий).
Рассмотрим работу сети с общей точки зрения. Вероятно, потребуется установить электронное оборудование, которое позволит пользователям ПК подключаться к сети. В простых (одноранговых) сетях (рис 0.1) доставка сообщений между двумя устройствами осуществляется довольно просто.
.
Каждому устройству присваивается адрес (числовое имя). Когда устройству А требуется послать сообщение устройству В, первое просто вводит в сообщение в адрес второго и помещает сообщение в сеть. Устройство В осуществляет поиск в сети всех сообщении, которые соответствуют его адресу. Если устройство В обнаруживает сообщение, содержащее его адрес, оно выбирает это сообщение. Остальные устройства, например, устройство Б, просто проигнорируют сообщения, которые им не адресованы.
Однако работа больших сетей намного сложнее. Задачи, которые необходимо решить для доставки сообщений через сложные сети:
Ø Каждое устройство должно обладать идентификатором своего места в сети, т. е. уникальным адресом, называемом адресом устройства,
Ø Каждый промежуточный и конечный пункт назначения должен обладать собственным идентификатором, должен существовать механизм локальной доставки сообщений, который позволяет устройствам помещать сообщения в среду передачи данных и выбирать сообщения, которые им адресуются,
Ø Процедуры маршрутизации сообщений должны быть между исходным и конечным пунктами назначения, т. е. должен существовать механизм доставки сообщений, который распространяется по всей объединённой сети,
Ø Если промежуточный пункт отличается от исходного и/или конечного пункта назначения, в процедурах доставки сообщений всё должно быть согласовано таким образом, чтобы не возникло путаницы, т. е. должен существовать способ определения надёжных путей маршрутизации сообщений,
Ø Когда возникают проблемы доставки сообщений, должны использоваться механизмы обнаружения и исправления ошибок.
Глобальная Вычислительная Сеть (ГВС)
Wide Area Network (WAN) — компьютерная сеть, использующая средства связи дальнего действия. Состоит из компьютеров, разделенных большими расстояниями. На рис. 0.2 приведена сильно упрощённая глобальная сеть. Приведённая на рисунке сеть состоит из нескольких соединённых друг с другом сетей. Это «сеть сетей», которая обычно называется объединённой сетью или интерсетью или просто internet.
Все сети, даже наиболее сложные, содержат три строительных компонента:
Ø Устройства, обеспечивающие сетевое обслуживание,
Ø Устройства, использующие службы сети,
Ø Среду, позволяющую связывать устройства.
Информационно-Вычислительная Сеть (ИВС) – это территориально распределённая система коллективного использования средств связи и вычислительных ресурсов, обеспечивающая повышение эффективности функционирования линий передачи информации и вычислительных средств при решении сложных задач обработки информации.
В структуре ИВС принято выделять два основных направления:
Ø Средства сбора, хранения и обработки информации, которые базируются на компьютерах с их запоминающими устройствами и аппаратурой ввода-вывода информации;
Ø Средства передачи информации, предназначенные для обеспечения взаимосвязи между компьютерами, а также дистанционного доступа к компьютерам удалённых абонентских пунктов.
Специфика и эффективность работы ИВС в значительной степени определяются особенностями (протоколами) организации информационного обмена в сети, к которой подключены ПК и абонентские пункты пользователей.
Глобальная сеть (ГС/WAN) – сеть, разработанная для обслуживания больших географических районов. Корпоративные глобальные сети (КГС) с помощью различных телекоммуникационных технологий объединяют разбросанные по всему миру офисы.
Корпоративные Информационные Системы (КИС) – корпоративные глобальные сети, созданные предприятием или группой предприятий, объединённых общей производственной целью для совместных действий, т. е. самодельные информационно-вычислительные сети на основе протокола TCP/IP, выполняющие те же функции, которые возложены на ГС, но распространяющие и поддерживающие информацию только в пределах одной организационной структуры предприятий.
В КИС используется программное обеспечение World Wide Web (WWW) для:
Ø распространения внутренней корпоративной информации,
Ø опубликования маркетинговой информации,
Ø хранения баз данных,
Ø обслуживания собственных производственных задач,
Ø объединения усилий пользователей для решения совместных производственных задач.
TCP/IP (Transmission Control Protocol/Internet Protocol) – протокол управления передачей/межсетевой протокол. Два самых известных протокола Internet, которые часто ошибочно рассматриваются как один. Протокол ТСР соответствует транспортному уровню (четвёртый уровень модели OSI), и отвечает за надёжную передачу данных. Протокол IP соответствует сетевому уровню (третьему уровню модели OSI) и представляет сетевое обслуживание передачи данных без установления соединения.
Для создания крупномасштабных систем передачи, хранения и обработки информации (данных) ПК и вычислительные комплексы предприятий объединяются с помощью средств передачи данных в КИС, обеспечивающие пользователям различные услуги.
Организационно КИС можно разделить на две равнозначные части:
Ø Структуру корпораций и предприятий
Структура корпораций и предприятий в свою очередь состоит из:
Ø КИС для автоматизированного управления
Ø КИС для административного управления

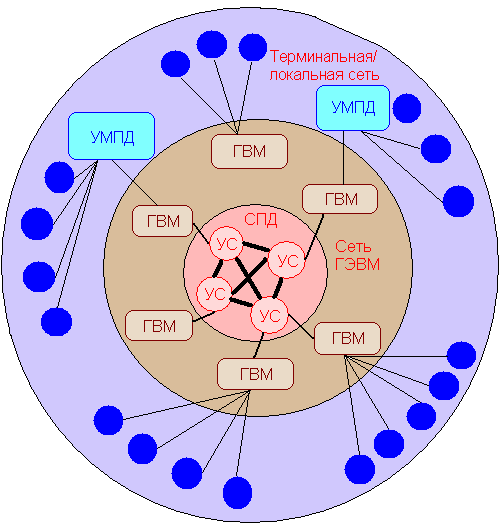

Структура сети КИС включает три взаимосвязанные подсети (рис 1.1):
Ø Компьютерную сеть (магистрали),
Ø Локальную/Терминальную сеть.
Базовая сеть передачи данных (СПД) – совокупность средств передачи данных между компьютерами – состоит из линий связи и узлов связи (УС).
Узел связи (УС) – совокупность средств коммутации и передачи данных в одном пункте – принимает данные, поступающие по каналам связи, и передаёт данные в каналы, ведущие к абонентам. УС реализуется на основе коммутационной вычислительной машины (КВМ), транспортных серверов и аппаратуры передачи данных. КВМ и ТС управляют приёмом и передачей данных и выбирают целесообразный путь передачи данных.
Базовая СПД – ядро вычислительной сети. Она обеспечивает физическое объединение ПК и прочих устройств в сеть, которая включает в себя главные, персональные и терминальные вычислительные машины. Главные вычислительные машины (ГВМ) или Сервера выполняют задания абонентов сети (пользователей) по обработке и хранению информации. Терминальные вычислительные машины (ТВМ) или Терминальные сервера предназначены для сопряжения терминалов и модемов с базовой СПД. Основная функция сопряжения сводится к преобразованию данных в форму, обеспечивающую их передачу средствами базовой сети и вывод данных на терминалы. В качестве синонима иногда используется выражение «сервер удалённого доступа» (access server).
В состав интеллектуального терминала (ПК) входит процессор, обеспечивающий локальную обработку данных – редактирование текстов, отображение данных в специальной форме, хранение данных и манипуляции с ними и т. д.
Абонентский пункт состоит из взаимосвязанных устройств ввода-вывода, обеспечивающих ввод данных от нескольких источников и вывод данных в различной форме: на экраны мониторов/дисплеев, устройства печати (принтеры), устройства вывода графической информации (плоттеры), устройства хранения информации (дискеты, CD-диски и т. п.). Для подключения терминалов к ВМ используются линии связи и обслуживающие их удалённые мультиплексоры передачи данных (УМПД), в совокупности образующие локальную/терминальную сеть передачи данных.
Мультиплексор – устройство, используемое для комбинирования данных, полученных от многих устройств с низкой и средней скоростью передачи, в передаваемый с более высокой скоростью поток. Для достижения этого результата используются различные методики мультиплексирования, включая разделение времени, разделение частоты, статистическое разделение времени, разделение длин волн. Мультиплексор иногда называют концентратором.
Контроль состояния КИС и управление её функционированием обеспечиваются административной системой, включающей в себя ПК, сетевое (терминальное) оборудование и программные средства, с помощью которых производится включение и выключение сети и её компонентов, контролируется её работоспособность, устанавливается режим функционирования компонентов, систем сети в целом, учитывается объём услуг, предоставляемым абонентам сетью, и т. д.
Отдельные КИС могут быть связаны между собой с помощью линий связи, подключаемым к узлам межсетевой связи. В узле межсетевой связи используется вычислительная машина, обеспечивающая согласование и преобразование данных при передаче их от одной сети к другой.
Основной эффект КИС – полная доступность ресурсов сети для внутренних пользователей. Пользователи, подключенные к сети, имеют доступ ко всем главным компьютерам, входящим в сеть, следовательно, получают возможность использовать память этих компьютеров для хранения данных и процессоры для их обработки. Пользователям доступны программное обеспечение, имеющееся в сети, и базы данных в компьютерах, что позволяет им оперативно их использовать. Сети предоставляют возможность параллельно обрабатывать данные сразу несколькими ПК. Возможно построение распределённых баз данных, а за счёт этого – создание сложных информационных структур. Информационные связи между пользователями позволяют группам пользователей решать задачи моделирования сложных систем, выполнять проектные и другие работы, опирающиеся на распределённые между многими компьютерами программное обеспечение и базы данных.
Таким образом, сетевая обработка и хранение данных – качественно новая организация обработки, при которой в значительной мере увеличиваются сложность и скорость решения задач, требующих участия большого числа пользователей.
КИС позволяет повысить уровень загрузки ПК, программного обеспечения и баз данных. Это обусловлено тем, что:
Ø КИС обслуживает большое количество пользователей, поэтому нагрузка, создаваемая всеми пользователями, в меньшей степени подвержена колебаниям, чем нагрузка, создаваемая отдельным пользователем или группой.
Ø Стабилизируется загрузка сети, когда сеть охватывает территорию, расположенную в нескольких часовых поясах. Эффект стабилизации существен для эксплуатации специализированных и проблемно-ориентированных ПК, аналого-цифровых вычислительных комплексов, информационно-справочных систем.
Основными характеристиками КИС являются:
1) Операционные возможности,
2) Время доставки сообщений,
3) Производительность сети,
4) Стоимость обработки данных.
Операционные возможности сети – перечень основных действий по обработке и хранению данных.
Главные компьютеры (сервера), входящие в состав сети, предоставляют пользователям следующие виды услуг:
Ø Передача файлов (наборов данных) между ПК сети;
Ø Доступ к пакетам прикладных программ, базам данных и удалённым файлам – обработку файлов, хранимых в удалённых ПК;
Ø Передача текстовых, аудио и видео сообщений между ПК (пользователями);
Ø Распределённые базы данных
Ø Удалённый ввод заданий – выполнение заданий, поступающих с любых ПК, на любой главной ЭВМ в пакетном или диалоговом режиме;
Ø Выдача справок об информационных и программных ресурсах;
Ø Автоматизация программирования и распределённая обработка – параллельное выполнение задачи несколькими ПК.
Время доставки сообщений – статистическое среднее время от момента передачи сообщения в сеть до момента получения сообщения адресатом.
Производительность сети – суммарная производительность главных компьютеров (серверов). При этом обычно производительность главных компьютеров (серверов) означает номинальную производительность их процессоров.
Стоимость обработки данных – формируется с учётом средств, используемых для ввода-вывода, передачи, хранения и обработки данных. На основе цен рассчитывается стоимость обработки данных, которая зависит от объёма используемых ресурсов вычислительной сети (количество передаваемых данных, процессорное время), а также от режима передачи и обработки данных.
Характеристики зависят от структурной и функциональной организации сети, основные из которых:
Ø Топология (структура) КИС (состав ПК, структура базовой СПД и терминальной сети),
Ø Метод передачи данных в базовой сети,
Ø Способы установления соединений между взаимодействующими пользователями,
Ø Выбор маршрутов передачи данных.
Ø Нагрузки, создаваемой пользователями.
Требования к организации КИС.
Организация КИС должна удовлетворять следующим основным требованиям:
1) Открытость – это возможность включения дополнительно главных компьютеров (серверов), терминалов, ПК, узлов и линий связи без изменения технических и программных средств действующих компонентов,
2) Гибкость – возможность работы любых главных компьютеров (серверов) с терминалами или ПК различных типов, допустимость изменения типа ПК и линий связи,
3) Надёжность – сохранение работоспособности при изменении структуры в результате выхода из строя ПК, узлов и линий связи,
4) Эффективность – обеспечение требуемого качества обслуживания пользователей при минимальных затратах,
5) Безопасность – программные или аппаратно-программные средства защиты тем или иным способом информации, которая обрабатывается и передаётся в сети
Указанные требования реализуются за счёт модульного принципа организации управления процессами в сети по многоуровневой схеме, в основе которой лежат понятия процесса, уровня управления, интерфейса и протокола.
Функционирование КИС представляется в терминах процессов.
Процесс – это динамический объект, реализующий собой целенаправленный акт обработки данных. Процессы подразделяются на два класса:
Системный процесс – выполнение программы (алгоритма), реализующей вспомогательную функцию, связанную с обеспечением прикладных процессов. Например, активизация ПК или терминала для прикладного процесса, организация связи между процессами. Модель процесса представлена на рис 1.2
Процесс порождается программой или пользователем и связан с данными, поступающими извне в качестве исходных и формируемыми процессом для внешнего пользования. Ввод данных, необходимых процессу, и вывод данных производятся в форме сообщений – последовательности данных, имеющих законченное смысловое значение. Ввод сообщений в процесс и вывод сообщений из процесса производится через логические (программно организованные) точки, называемые портами. Порты подразделяются на входные и выходные.
Таким образом, процесс как объект представляется совокупностью портов, через которые он взаимодействует с другими процессами сети.
Промежуток времени, в течение которого взаимодействуют процессы, называется сеансом (сессией). В КИС единственная форма взаимодействия процессов – обмен сообщениями. В ПК и вычислительных комплексах взаимодействия процессов обеспечивается за счёт доступа к общим для них данным, общей памяти и обмена сигналами прерывания.
Это различие связано с территориальной распределённостью процессов в КИС, а также с тем, что для физического сопряжения компонентов сети используются каналы связи, которые обеспечивают передачу сообщений, но не отдельных сигналов.
Многоуровневая организация сети.
Передающая среда сети может иметь любую физическую природу и представлять собой совокупность проводных оптико-волоконных, радиорелейных, тропосферных, спутниковых линий (каналов) связи. В каждой из систем сети существует некоторая совокупность процессов. Процессы, распределённые по разным системам, взаимодействуют через передающую среду путём обмена сообщениями.
Для обеспечения открытости, надёжности, гибкости, эффективности и безопасности сети управление процессами организуется по многоуровневой схеме (рис 1.4). Открытая системная интеграция (далее называемая OSI – Open System Integration) описывает модель, представляющую общие понятия для определения сетевых компонентов. Модель OSI обычно применяется при планировании полного набора сетевых протоколов.
В табл. 1.1 представлен подход, применяемый при использовании модели OSI. Процесс создания сетевых коммуникаций разделён на семь этапов.
Data Link (Связь данных)
В каждой из систем прямоугольниками обозначены программные и аппаратные модули, реализующие определённые функции обработки и передачи данных.
Уровень 2 – канальный/связи данных– обеспечивает надёжную передачу данных через физический канал, организуемый на уровне 1. Вероятность искажения данных 10-8..При обнаружении ошибки производится перезапрос данных.
Уровень 3 – сетевой – обеспечивает передачу данных через базовую сеть передачи данных (СПД). Управление сетью на этом уровне состоит в выборе маршрута передачи данных по линиям, связывающим узлы сети.
Уровни 1…3 организуют базовую СПД между пользователями сети.
Уровень 4 – транспортный – реализует процедуры сопряжения пользователей сети (главных и персональных компьютеров) с базовой СПД. На этом уровне возможно сопряжение различных систем с сетью, и тем самым организуется транспортная служба для обмена данными между сетью и системами сети.
Уровень 5 – сеансовый – организует сеансы связи на период взаимодействия процессов. На этом уровне по запросам процессов создаются порты для приёма и передачи сообщений и организуются соединения – логические каналы.
Уровень 6 – представления – осуществляет трансляцию различных языков, форматов данных и кодов для взаимодействия разнотипных ПК, оснащённых специфичными ОС и работающих в различных кодах между собой и ПК и терминалами разных типов. Взаимодействие процессов организуется на основе стандартных форм представления заданий и наборов данных. Процедуры уровня представления интерпретируют стандартные сообщения применительно к конкретным системам – ПК и терминалам. Этим создаётся возможность взаимодействия одной программы с ПК разных типов.
Уровень 7 – прикладной (приложений) – создан только для выполнения определённой функции обработки данных без учёта структуры сети, типа каналов связи, способов выбора маршрутов и т. д. Этим обеспечивается открытость и гибкость системы.
Число уровней и распределение функций между ними существенно влияют на сложность программного обеспечения ПК, входящих в сеть, и на эффективность сети. Рассмотренная семиуровневая модель (эталонная модель взаимодействия открытых систем – ЭМВОС), именуемая архитектурой открытых систем, принята в качестве стандарта Международной организацией по стандартизации (МОС) и используется как основа при разработке КИС и ИВС в целом.
Для помощи в освоении предмета приведём слова-ловушки, первые символы которых совпадают с именами уровней в таком же порядке:
Processing (Обработка) (Все люди, кажется, нуждаются в обработке данных.)
Эту ключевую фразу легко запомнить, и она поможет администратору локальной сети чувствовать свою ответственность.
